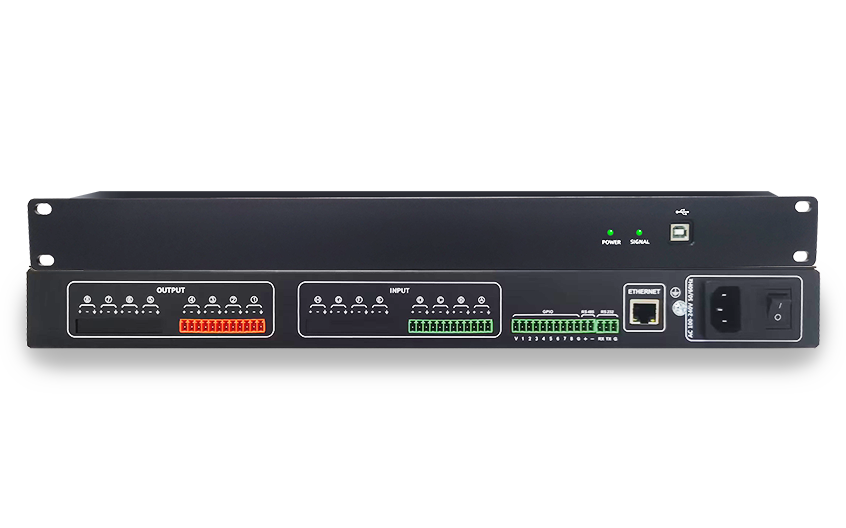

四进四出音频矩阵 ADM4

功能特点 ：

4路模拟音频输入4路模拟音频输出，支持麦克风输入和线路输入自由切换

每路输入带48V幻像电源开关

每路输入带反馈抑制功能开关，两档调节

带回声混响效果器功能

带自动混音和矩阵混音功能

输入31段PEQ可调，输出10段PEQ可调

TCPIP,USB免驱自动连接软件，另外支持RS232、RS485中控控制

技术参数：

DSP芯片：

信号处理：32-bit fixed-point DSP 300MHz

音频系统延迟：< 1ms

数模转换：24-bit

采样率：48KHz

模拟音频输入输出 ：

输入通道：4 路平衡输入. Mic/line level

音频接口：3.81 mm 凤凰插, 12-pin

输入阻抗：8.5KΩ

最大输入电平：12dBu/Line, -7dBu/Mic，20dB增益

幻象电源：+48VDC, 6.5mA, 每通道配置

输出通道：8 路平衡输出, line level

输出阻抗：150Ω

音频指标：

频响曲线：20Hz-20kHz(+-0.5dB)/Line 20Hz-20kHz(+-1.5dB)/Mic，20dB增益

THD+N：-90dB(@12dBu,1kHz,A-wt)/Line -86dB(@-7dBu,1kHz,A-wt)/Mic，20dB

增益信噪比：105dB(@12dBu,1kHz,A-wt)/Line 95dB(@-7dBu,1kHz,A-wt)/Mic，20dB增益

连接和显示：

USB：Micro-B type, 免驱

RS232：Serial port communication串口通信

TCP/IP网口：RJ-45

指示灯：Power, Link, +48V,输入输出音频信号

电气与物理参数：

供电范围：AC100V---240V 50/60 Hz

尺寸（长*宽*高）：483mm*210mm*44.5mm

包材尺寸（长*宽*高）：540mm*345mm*80mm

净重：3kg

毛重：3.8kg

工作温度：-20℃-80℃
